反冲刮板排屑器工作示意图

优点：

• 适用于多数CNC加工中心
• 电机安装过载保护装置
• 处理能力大
• 自动和连续运行
• 低采购成本
• 节能，环保
• 安装方便
• 坚固合理的设计结构、布局美观
• 低维护
• 可配合链板排屑器器使用
• 特殊的烧结网，不易损坏
• 自我洁净
• 过滤精度高，无耗材
• 占地空间小
• 减少刀具，机床导轨磨损
• 灵巧的滚筒齿轮
• 可根据要求配电气设备

工作流程：乳化液与机床加工工件产生的铁屑一起落入刮板排屑器入口，刮板排屑器链条逆时针运动，同时链条也带动表面附着烧结网的滚筒转动，这样就可以把烧结网表面附着杂质的过滤区提升到高处，用过滤后的液体去从内侧冲洗，附着的碎屑被喷嘴喷出的液体冲洗掉落，形成新的过滤面，滚筒新的过滤面可以以保证乳化液正常的通过，碎屑掉落在底板上被刮板刮出，进入污物车内。经过过滤后的液体被提升泵提升机床，重新供机床使用。应用场合如下：

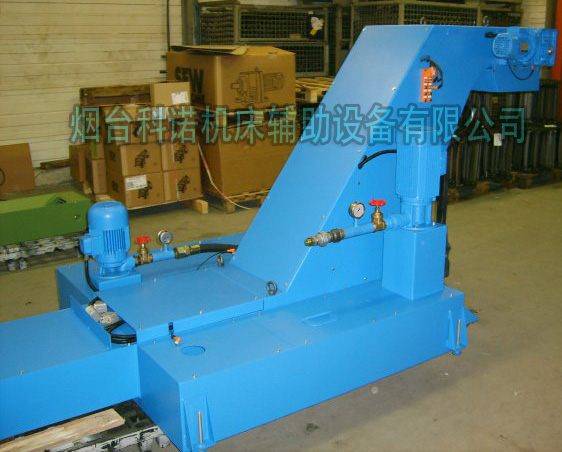

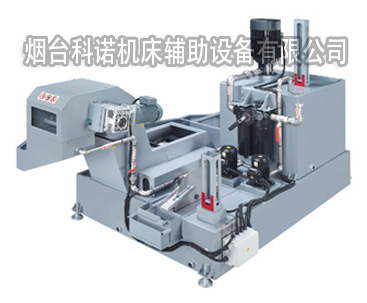

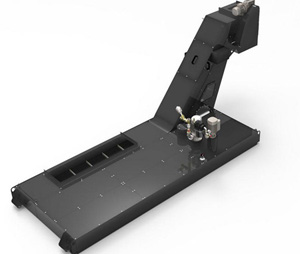

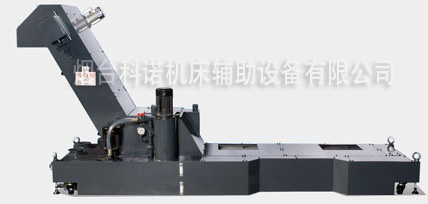

应用1	应用2	应用3
